Výpočet teplovýmennej plochy výparníka je kľúčovým krokom pri návrhu, prevádzke a optimalizácii odparovacích systémov. Ako skúsený dodávateľ výparníkov chápeme dôležitosť presných výpočtov plochy prenosu tepla na zabezpečenie účinnosti a efektívnosti našich výparníkov. V tomto blogovom príspevku sa ponoríme do kľúčových faktorov a metód, ktoré sa podieľajú na výpočte plochy prenosu tepla výparníka.
Pochopenie základov prenosu tepla vo výparníkoch
Predtým, ako sa ponoríme do výpočtov, je nevyhnutné pochopiť základné princípy prenosu tepla vo výparníkoch. Výparník je výmenník tepla, ktorý prenáša teplo z vykurovacieho média (ako je para) do kvapalného prívodu, čo spôsobuje odparovanie kvapaliny. Proces prenosu tepla vo výparníku zvyčajne zahŕňa tri hlavné mechanizmy: vedenie, prúdenie a žiarenie. Vo väčšine priemyselných výparníkov je však vedenie a konvekcia dominantnými mechanizmami prenosu tepla.
Rýchlosť prenosu tepla (Q) vo výparníku možno opísať nasledujúcou rovnicou:
Q = U × A × ATm
kde:
- Q je rýchlosť prenosu tepla (vo wattoch alebo BTU/h)
- U je celkový súčiniteľ prestupu tepla (vo W/m²·K alebo BTU/h·ft²·°F)
- A je plocha prenosu tepla (v m² alebo ft²)
- ΔTm je logaritmický stredný teplotný rozdiel (LMTD, v K alebo °F)
Z tejto rovnice môžeme vidieť, že plocha prenosu tepla (A) je priamo úmerná rýchlosti prenosu tepla (Q) a nepriamo úmerná celkovému koeficientu prestupu tepla (U) a logaritmickému strednému teplotnému rozdielu (ΔTm). Preto na výpočet teplovýmennej plochy výparníka musíme určiť hodnoty Q, U a ΔTm.
Určenie rýchlosti prenosu tepla (Q)
Rýchlosť prenosu tepla (Q) vo výparníku sa rovná množstvu tepla potrebnému na odparenie kvapalnej suroviny. Dá sa to vypočítať pomocou nasledujúcej rovnice:
Q = m x AHv
kde:
- m je hmotnostný prietok privádzanej kvapaliny (v kg/s alebo lb/h)
- ΔHv je latentné teplo vyparovania kvapaliny (v J/kg alebo BTU/lb)
Na určenie hmotnostného prietoku kvapaliny (m) potrebujeme poznať prietok a hustotu kvapaliny. Latentné teplo vyparovania (ΔHv) závisí od typu kvapaliny a prevádzkových podmienok (ako je teplota a tlak). Tieto hodnoty možno získať z tabuliek termodynamických vlastností alebo vypočítať pomocou vhodných korelácií.
Výpočet celkového koeficientu prenosu tepla (U)
Celkový koeficient prestupu tepla (U) je mierou kombinovaného odporu proti prestupu tepla cez rôzne komponenty výparníka, vrátane vykurovacieho média, stien rúrky a filmu kvapaliny. Je ovplyvnené niekoľkými faktormi, ako je typ výparníka, prietoky a vlastnosti vykurovacieho média a prívodu kvapaliny, odolnosť voči zanášaniu a konštrukcia výmenníka tepla.
Celkový koeficient prestupu tepla (U) možno vypočítať pomocou nasledujúcej rovnice:
1/U = 1/hi + 5/k + 1/ho + Rf
kde:
- hi je vnútorný koeficient prestupu tepla (vo W/m²·K alebo BTU/h·ft²·°F)
- δ je hrúbka steny rúry (v m alebo stopách)
- k je tepelná vodivosť materiálu rúrky (vo W/m·K alebo BTU/h·ft·°F)
- ho je vonkajší koeficient prestupu tepla (vo W/m²·K alebo BTU/h·ft²·°F)
- Rf je odolnosť voči znečisteniu (v m²·K/W alebo ft²·°F/BTU)
Vnútorné a vonkajšie koeficienty prestupu tepla (hi a ho) možno odhadnúť pomocou empirických korelácií založených na režime prúdenia (ako je laminárne alebo turbulentné prúdenie), geometrii výmenníka tepla a vlastnostiach tekutín. Odolnosť voči zanášaniu (Rf) zodpovedá za hromadenie usadenín na teplovýmenných plochách, čo môže znížiť účinnosť výparníka. Zvyčajne sa určuje na základe skúseností alebo experimentálnych údajov.
Výpočet logaritmického stredného teplotného rozdielu (ΔTm)
Logaritmický stredný teplotný rozdiel (ATm) je mierou priemerného teplotného rozdielu medzi vykurovacím médiom a prívodom kvapaliny po dĺžke výmenníka tepla. Zohľadňuje zmeny teploty pozdĺž dráhy toku tekutín.
Logaritmický stredný teplotný rozdiel (ΔTm) možno vypočítať pomocou nasledujúcej rovnice:
ΔTm = (ΔT1 – ΔT2) / ln(ΔT1 / AT2)
kde:
- ΔT1 je teplotný rozdiel medzi vykurovacím médiom a prívodom kvapaliny na jednom konci výmenníka tepla
- ΔT2 je teplotný rozdiel medzi vykurovacím médiom a prívodom kvapaliny na druhom konci výmenníka tepla
Na výpočet ΔT1 a ΔT2 potrebujeme poznať vstupnú a výstupnú teplotu vykurovacieho média a prívodu kvapaliny. Tieto hodnoty je možné určiť na základe prevádzkových podmienok a konštrukčných požiadaviek výparníka.
Príklad výpočtu
Uvažujme o príklade na ilustráciu procesu výpočtu plochy prenosu tepla výparníka. Predpokladajme, že máme aViacúčelový odparovač s padajúcim filmomktorý sa používa na odparovanie kvapalnej suroviny s hmotnostným prietokom 1000 kg/h. Latentné teplo vyparovania kvapaliny je 2000 kJ/kg. Celkový koeficient prestupu tepla sa odhaduje na 1000 W/m²·K a logaritmický stredný teplotný rozdiel je 20 K.
Najprv vypočítame rýchlosť prenosu tepla (Q):
Q = m x AHv
Q = (1000 kg/h) × (2000 kJ/kg) × (1000 J/kJ) / (3600 s/h)
Q = 555 556 W
Ďalej použijeme rovnicu prenosu tepla na výpočet plochy prenosu tepla (A):
Q = U × A × ATm
A = Q / (U × ΔTm)
A = 555 556 W / (1 000 W/m²·K × 20 K)
A = 27,78 m²
Preto je teplovýmenná plocha výparníka približne 27,78 m².
Rôzne typy výparníkov a úvahy o prenose tepla
Na trhu je dostupných niekoľko typov výparníkov, z ktorých každý má svoj vlastný jedinečný dizajn a charakteristiky prenosu tepla. Niektoré bežné typy výparníkov zahŕňajúVertikálny padajúci filmový odparovačaKryštalizačný výparník.

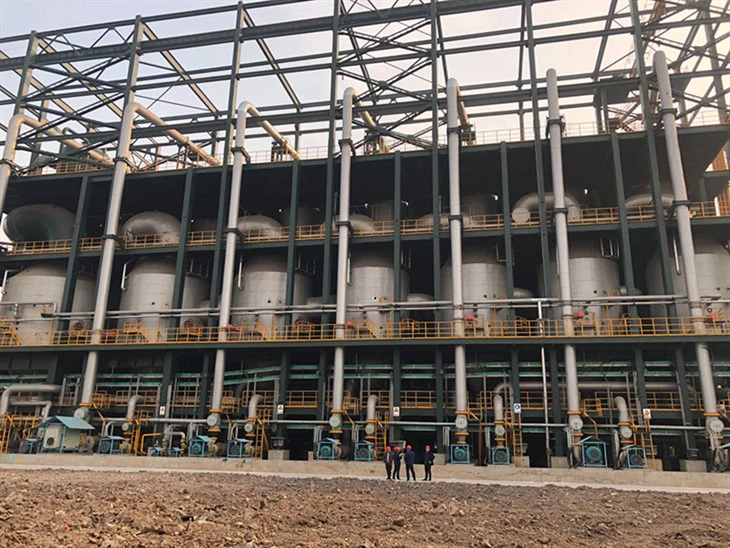

- Vertikálny padajúci filmový odparovač: Vo zvislom klesajúcom filmovom odparovači je prívod kvapaliny distribuovaný ako tenký film pozdĺž vnútorného povrchu vertikálnych rúrok. Vykurovacie médium prúdi po vonkajšej strane rúrok. Tento typ výparníka ponúka vysoké koeficienty prestupu tepla a je vhodný pre materiály citlivé na teplo. Avšak distribúcia tekutého filmu a prevencia suchých miest sú kritickými faktormi, ktoré môžu ovplyvniť výkon prenosu tepla.
- Kryštalizačný výparník: Kryštalizačná odparka sa používa na zahustenie roztoku do bodu, kedy sa tvoria kryštály. Proces prenosu tepla v kryštalizačnom odparovači je zložitejší ako v jednoduchom odparovači, pretože zahŕňa prenos tepla aj prenos hmoty. Tvorba kryštálov na teplovýmenných plochách môže výrazne ovplyvniť koeficient prestupu tepla a odolnosť voči zanášaniu.
Dôležitosť presného výpočtu plochy prenosu tepla
Presný výpočet teplovýmennej plochy výparníka je nevyhnutný z niekoľkých dôvodov:
- Energetická efektívnosť: Správne dimenzovaný výparník so správnou plochou prenosu tepla môže fungovať efektívnejšie, čím sa zníži spotreba energie a prevádzkové náklady.
- Kvalita produktu: Oblasť prenosu tepla ovplyvňuje teplotu a čas zotrvania kvapalného krmiva vo výparníku, čo môže ovplyvniť kvalitu konečného produktu.
- Spoľahlivosť zariadenia: Poddimenzovaný výparník nemusí byť schopný splniť výrobné požiadavky, zatiaľ čo nadrozmerný výparník môže viesť k zvýšeným kapitálovým nákladom a možným prevádzkovým problémom.
Záver
Výpočet plochy prenosu tepla výparníka je zložitý proces, ktorý si vyžaduje dôkladné pochopenie princípov prenosu tepla, vlastností kvapalín a konštrukcie výparníka. Ako dodávateľ výparníkov máme odborné znalosti a skúsenosti, aby sme našim zákazníkom pomohli s presným výpočtom oblasti prenosu tepla a výberom najvhodnejšieho výparníka pre ich špecifické aplikácie.
Ak máte záujem dozvedieť sa viac o našich výparníkoch alebo potrebujete pomoc s výpočtom plochy prenosu tepla, neváhajte nás kontaktovať. Náš tím odborníkov je pripravený poskytnúť vám odborné rady a riešenia. Tešíme sa na príležitosť spolupracovať s vami a pomôcť vám dosiahnuť vaše ciele v oblasti odparovania.
Referencie
- Incropera, FP a DeWitt, DP (2002). Základy prenosu tepla a hmoty. John Wiley & Sons.
- Perry, RH a Green, DW (1997). Perryho príručka chemických inžinierov. McGraw-Hill.
